DW150 pannendak set vanaf 3 meter

Complete dubbelwandig 150/200 rookkanaal/dakdoorvoer kachel set voor pannendak/ rietendak. Vanaf 3 meter.

Set bestaat uit standaard:

• 3x dubbelwandigpijp 100 cm (meer lengtes naar keuze)
• 1x valwindkap standaard (naar keuze)
• 1x stormkraag
• 1x onder-aansluitstuk (diameter naar keuze)
• 1x brandseparatieplaat hellend ( om het gat af te werken aan de onder kant van je dak)
• 1x muurbeugel gegalvaniseerd ( om de 1.5 meter een beugel, de dakbevestiging beugel en de omkokeringsbeugels tellen ook mee)
• 4x klemband    (bij een lange kanaal krijgt u genoeg klembanden)
• 1x dakbevestigingbeugel (naar keuze)
• 1x Omkokeringsbeugel of verdiepingsondersteuning (naar keuze) (Voor elk vloer een beugel, heeft u twee verdiepingen, dan 2 aanvinken)
• Loodslab 5-25º, (meer prijs voor helling  30 – 45°, 45 – 60º)
• siliconenkit hittebestendig voor de stormkraag
• Isolatiewol 1 meter (Deze douwt u om de dubbelwandig pijp. )

Optie: meebestellen:

• Extra dubbelwandig lengtes
• Extra Isolatie wol
• Extra muurbeugel

Let op! Deze aanbieding is zonder enkelwandig rookkanaal – deze kunt u apart bij bestellen.

——————————————————————————————————————————————————————————————————————-

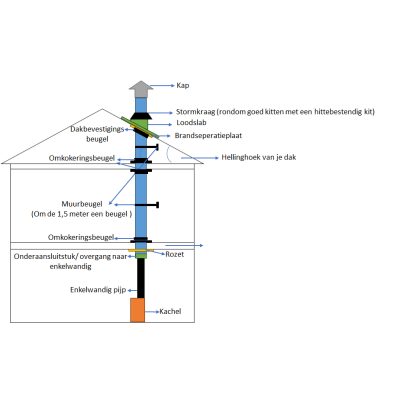

Hieronder ziet u een aantal voorbeelden:

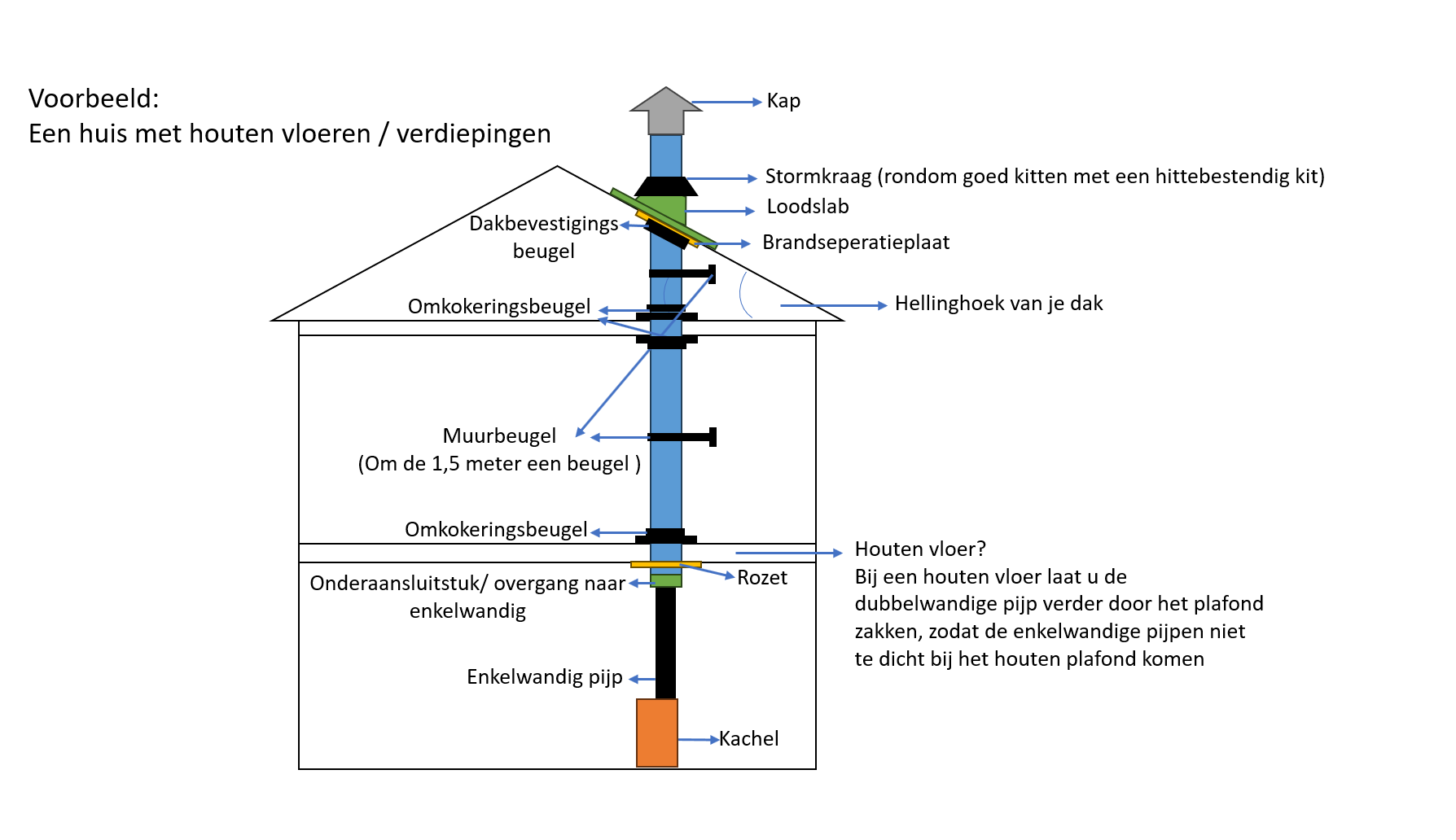

Voorbeeld situatie:

• Pannendak: 35 graden
• Afstand tussen de kachel en de plafond = 1,80 meter
• Lengte vanaf de grond tot aan de nok gemeten = 7.5 meter
• Begane grond = 2.6 meter
• Aantal verdiepingen = 2 (houten verdiepingsvloer)
• Dikte van de eerste vloer = 20 cm
• Afstand tussen de kachel en de plafond = 2 meter

Lengte zonder de begane grond =  7.5 –  2,6 ( begane grond) = 4.9 meter zonder begane grond

Het is een huis met houten verdiepinsvloer, dus je laat de dubbelwandig pijp zo’n 25 cm door je plafond zakken

Dus 4.9 meter + 0.25 (25cm = 0.25 meter) = 5.15

Dan heeft u het volgende nodig:

Het is aan te raden om zo’n 50cm boven de nok uit te komen.

Je laat de dubbelwandig pijp zo’n 25cm naar beneden zakken. (Houtenvloer)

• 1 x Trekkap
• 5 x 1 dubbelwandig meter pijp (dw150/200)
• 1 x 50 cm dubbelwandig pijp (0,5 meter, want je moet wel boven de nok uitkomen)
• 1 x Loodslab 30 – 45 graden 200mm
• 1 x Stormkraag (komt, om de dubbelwandig, op de loodslab)
• 1 x Dakbevestigingbeugel (kantelbare beugel)
• 1 x Brandseperatieplaat hellend (om het gat af te werken aan de onderkant van je dak)

• 3 x omkokeringsbeugel
• 1 x muurbeugel gegalvaniseerd ( of twee beugels in het midden.)
• Onderaansluitstuk (overgang naar enkelwandig)
• Een enkelwandig paspijp set ( Bestaat uit 1 meter pijp en een 1 schuifpijp, werking tot 1,85 meter), dit is genoeg omdat je ook met de dubbelwandig meter ook zo’n 25 cm door je plafond zakt.
